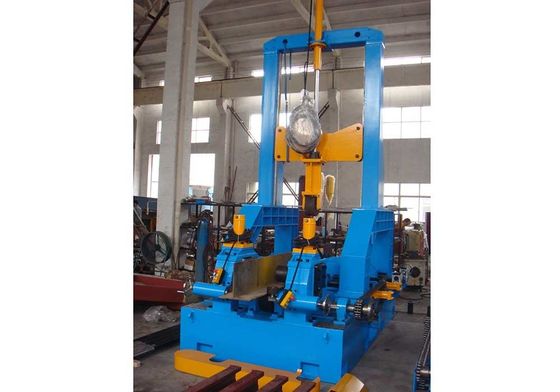

PHJ Entegre H Çubuklu Kaynak Makinesi Yay Kaynak ve Düzleme

Model: PHJ-15

- Flanş kalınlığı T:6-25mm

- Flanş genişliği B:200-800mm

- Ağ kalınlığı A:4-40mm

- Ağ yüksekliği H:200-1500mm

- Kütük uzunluğu L:4000-15000mm

- kaynak yöntemi: düz SAW (tek tel)

- Filenin maksimum yüksekliği: 8 mm

- Giriş taşıyıcı: toplam 12m, üç parça, biri sürücü

- Çıkış taşıyıcı: toplam 12 m, ikisi yükseltilmiştir

- Ana motor: 7.5kW

- Çalışma hızı: 0.2-2m/min

- Taşıyıcı motoru: 0.75kWx2

- Kaynak gücü: Lincoln PP-1000

- Akış geri dönüştürücü: ZH-100 ((3kWx2)

- Hidrolik sistem motoru: 5.5kW

- İş basıncı: 6-8Mpa

- Maksimum sistem basıncı: 10Mpa

Montaj kısmı:

Dört set merkezleme ve konumlandırma armatürleri vardır, senkronize çalışma, el tekerleği ile ayarlanır, kurşun vida ile merkezlenir ve hidrolik silindirle sıkıştırılır.

Giriş taşıyıcı ucunda başlangıçta merkezi bir el vardır. Flanş ve ağ ana gövdeye kaldırıldığında, öncelikle plakaları merkeze yerleştirir ve ağın eğilimini destekler.

Çıktı taşıyıcı ucunda flens için bir dizi manuel merkezleme armatürü vardır, bunu ayarlayarak merkezi dengelemek için.

Girdi tarafında, ağ ve flangeyi hizalamak için hizalama bloğu var.

- Saldırma parçası:

Her iki tarafta da I ışınını aynı anda düz bir şekilde kaynaklamak için bir dizi kaynak meşalesi.

Kaynak gücü CHENGDU HUAYUAN MZ-1000 otomatik tel besleyici ile.

Otomatik akış geri dönüşüm sisteminin iki seti. Akış otomatik olarak dikişle beslenir ve akışı tekrar kullanmak için geri dönüştürmek için meşaleden sonra emici ağız vardır.

Kaynak hızı invertere göre değişir. Kullanıcı makul hızı özgürce seçebilir.

- Düzleştirme kısmı:

H kirişinde kaynaktan sonra deformasyon olur. Düzleştirme kısmını kullanın, kiriş düzlenebilir.

Üst rulo, flens kalınlığına ve deformasyonuna göre hidrolik silindirden uygun basınç verebilir.

Tüm rulolar kalifiye alaşımlı metalden yapılır ve kusurları önlemek, istikrarı ve uzun ömrü sağlamak için ısı ile tedavi edilir.

Düzleştirme hızı, bir motor ve dişli kutusu tarafından yönlendirilen, inverter ile kontrol edilen montaj hızı ile aynıdır.

Deformasyonuna göre yükseltilebilir, kiriş montajını, kaynak ve düzleştirmeyi tamamlamayı destekleyebilir.

Süreç MITSUBISHI PLC tarafından kontrol edilir. Süren motor AC inverteri ile kontrol edilir. Elektromanyetik valfe uzun ömür verebilen hidrolik sistem için ince bir filtre vardır.

Düzleştirme kısmı kesit üzerinde kaynak yaparken deformasyonu azaltmak için çalışıyor.
