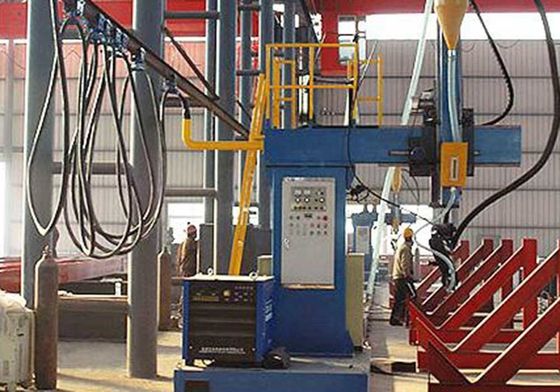

Kantelever H Çubuk Kaynak Makinesi Elektrikli Kontrol Sistemi

Makine, araba, sütun, dal, kaynak kolu ve araç taşıyıcısı, mekanik kaynak meşale izleme cihazı, akış tedavi sistemi, gaz devresi ve elektrik kontrol sisteminden oluşur.

Makine, araba, sütun, dal, kaynak kolu ve araç taşıyıcısı, mekanik kaynak meşale izleme cihazı, akış tedavi sistemi, gaz devresi ve elektrik kontrol sisteminden oluşur.

Araç, sütun ve yay makinenin çerçevesidir. kaynak kolu ve araç arabası yay üzerine monte edilir.kaynak tabancası mekanik takip cihazı kaynak başını desteklemek ve kaynak ucunun konumunu ayarlamak için kullanılırAlet arabasında üst ve alt ve sol ve sağ yolculuk için rehber raylarla sıkı bir şekilde bağlanmak için birkaç grup boşluk tekerleği vardır.İki grup tahrik cihazı yukarıdaki kaynak kollarının hareketini tahrik etmek için kullanılacak, aşağı, sol ve sağ yönde.

Mekanik kaynak meşale izleme cihazı kaynak kolunun alt kısmına ve kaynak başının tel besleme cihazı üst kısmına monte edilir.kaynak ucunun kaynak dikişine doğru yönlendirilmesini sağlayabilecekBir çift kılavuz tekerleği, iş parçasının kaynak dikişinin iki tarafına yakın olacak.Bahçenin esnek reaksiyonu ileSaldırma dikişleri, silindirlerin elastik reaksiyonları ile yukarı ve aşağı yönde büküldüğünde,Çapraz kaydırmalar, rehberlik tekerleği tarafından tahrik edilen yukarı ve aşağı yönde ayarlanacak.Ek olarak, kaynak meşale için manuel sol-sağ ayarlama cihazı donatılmıştır.

Akış tedavi sistemi akış kovası ve akış geri kazanma makinesinden oluşur.Akış geri alma makinesi arabaya kurulmuşturAkım valf aracılığıyla akım kovasından kaynaklanacak kaynak dikişine akan ve sonra kaynak işi kaynak ucu ile yapılacaktır.Kaynak ucunun arka tarafındaki akış kurtarma borusu namlu kalan akış toplayacaktır, ekran tarafından filtre edildikten sonra valf aracılığıyla akım kovalarına geri dönecektir.Toz akış geri alma makinesine emilir ve akış büyük bloğu geri alma fıçısında kalacaktır.

Elektrikli kontrol sistemi, elektrikli kontrol kutusu ve işletim panelinden oluşur.kaynak makinesinin kaynak parametrelerinin ayarlanması ve akış geri alma makinesinin anahtarları kontrol edilecek ve yürütülecek.
