| Adedi: | 1 takım |
| standard packaging: | Ahşap palet |
| Delivery period: | 10-15 gün |
| Ödeme yöntemi: | L/C, T/T |
| Supply Capacity: | 100 set/ay |

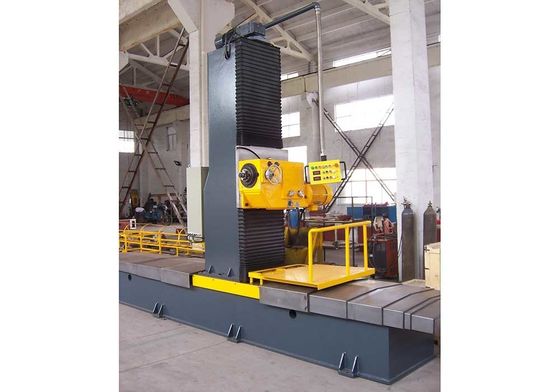

Kutu uç freze makinesi esas olarak freze istasyonu, yükseltme sütunu, çalışma masası, ana vücut, besleme sistemi, elektrik sistemi, kılavuz koruyucu, kesiciden vb. oluşur.Bu makine H kiriş veya BOX sütununun son profilin freze için kullanılır, en fazla iş profili 1500x1500mm, en az 300x200mm.
| Model | DX1215 | DX1515 | DX1220 | DX1230 |
| Süreç bölümü boyutu | 1200x1500mm | 1500x1500mm | 1200x2000mm | 1200x3000mm |
| Dökme başının gücü | 7.5kw | 7.5kw | 7.5kw | 7.5kw |
| Yatay besleme hızı | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD |
| Dökme başının dikey hızı | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD |
| Dökme başının fırça hızı | 75-420 rpm, altı aşamada | 75-420 rpm, altı aşamada | 75-420 rpm, altı aşamada | 75-420 rpm, altı aşamada |
| Dökme başı aralığı | 0-45° | 0-45° | 0-45° | 0-45° |
Teknik parametreler:
Değirmen motor gücü: P=7.5KW HD750
Yatay freze hızı: 100-800mm/min VFD invertörle
Yatay kaydırma boşluk hızı: 1200mm/min
Dökme başının dikey hızı: 100-800mm/min VFD invertörle
Yatay besleme motor gücü: 1.5Kw
Dikey motor gücü: 2.2Kw
Dökme başının iğne hızı: 75-420rpm, altı aşamada, dış el tekerleği ile ayarlanır. (Not: bu, vites kutusunu açmaktan ve vitesi değiştirmek için içerde vites değiştirmekten kaçınmak için güncellenmiş bir model)
Dökme başı aralığı: 0-45dgr
freze kesicisi koltuğu boyutu: Φ125-250mm
Fırlatma yuvası çarpımı: L=100mm
Dökme iğnesi çapı: Φ128.57mm
Döşeme başı konik deliği: NT50
Çevre sıcaklığı: 10 oC ~ 40 oC
Nitelikli nem:En fazla aylık ortalama göreceli nem %90'dır.
Elektrik gücü:Voltaj dalgalanması (not frekansının altında) ≤±10%
Frekans dalgalanması (not geriliminin altında) ≤±2%
Performans:
Makine freze başından, sütundan, makine gövdesinden, mekanik besleme sisteminden, kontrol sisteminden, ray koruyucu biriminden, freze bıçağından vb. oluşur.
Hem yatay hem de dikey raylar, büyük yük kapasitesine, küçük boşluğa ve iyi doğruluğa sahip hassas tiplerdir.
Dökme başı 100 mm'lik bir atışla döner.
Makine çalıştırma pedant ile donatılmıştır, çalıştırılması ve bıçağın hizalandırılması kolaydır.
Dikey ray, tasarlanmış koruyucu kaplama nedeniyle toz ve hurdalardan korunur.
Yatay rayın koruyucu birimi için, iyi bir mühürlenme, dağılma ve uzun ömür avantajına sahip bir kaskad stilidir.Çizginin yağlandırma ve temizlik durumunu görebilirsiniz;
Makine gövdesi ve sütunu kaynak yapısıdır ve istikrarlı, deforme olmayan ve iyi prezesyon sağlamak için kaynaktan sonra bütünsel olarak yalıtılmıştır.
freze başı profesyonel üreticiler tarafından üretilir, makul yapıya, güvenilir işlevlere, geniş hız aralığına, iyi sertliğe, düşük gürültüye, yüksek vergiye ve kolay çalışmaya sahiptir.freze başının Rpm freze bıçağı koltuğunun çapına göre manuel olarak ayarlanabilir;
freze başı, eğri kaydırma kolaylığı için dikey slaytlarda 0 ~ 45o aralığında bütünsel olarak döndürülebilir.
Yatay kaydırmalarda, raylara iyi bir yağlama sağlayan manuel bir yağlama pompası vardır.
Makinenin freze bıçağı yatağı, piyasada bulunan standart bir tiptir.
Tedarik aralığı:
Kolon içeren: freze kafa (7.5kW), dikey kaydırıcılar, sütun gövdi, yükselticiler, koruyucu kapak;
İş masası, makine gövdesi, besleme aktarım sistemi, koruyucu kapak dahil olmak üzere yatay kaydırıcılar;
Kontrol sistemi: kontrol panosu, işletim pedantı, AC inverteri
Çekme bıçağının montajı için araç: çekme çubuğu, mandril, 160 standart freze bıçağı koltuğu, montaj aracı vb.
Kullanım kılavuzu (temel çizim, elektrik diyagramı, hidrolik diyagram dahil)
Kullanıcı katıldı:
a. Temel (satıcı çizimleri sağlar).
b. Yer (L) vidaları ve genişleme vidaları.
|
|
